인터페이스
MK-BM03-3in1
제품명:MK-BM03-3IN1
적용차종:BMW NBT(CIC-HIGH)시스템 적용 차종
종류:비디오 인터페이스
특징:후석모니터 장착용 인터페이스
1.Rear Camera x 1
2.AV OUT x 2:후석 모니터 장착 가능
3.Compatible Cars
Brand | Model | Year | Monitor | Note |
BMW | 1시리즈(F20) | 2013~2014 | 6.5"/8.8" | NBT(CIC-HIGH) |
BMW | 2시리즈(F22) | 2014~ | 6.5"/8.8" | NBT(CIC-HIGH) |
BMW | 2시리즈 액티브 투어러(F45/F46) | 2015~ | 6.5"/8.8" | NBT(CIC-HIGH) |
BMW | 3시리즈(F30/F31/F34) | 2012~ | 8.8" | NBT(CIC-HIGH) |
BMW | 4시리즈(F32/F33/F36) | 2013~ | 8.8" | NBT(CIC-HIGH) |
BMW | X1(F48) | 2015~ | 8.8" | NBT(CIC-HIGH) |
BMW | X3(F25) | 2014~ | 8.8" | NBT(CIC-HIGH) |
BMW | X4(F26) | 2014~ | 8.8" | NBT(CIC-HIGH) |
BMW | 5시리즈(F10/F11/F07) | 2014~ | 10.2" | NBT(CIC-HIGH)★ |
BMW | 6시리즈(F12/F13/F06) | 2015~ | 10.2" | NBT(CIC-HIGH)★ |
BMW | 7시리즈(F01/F02) | 2014~2015 | 10.2" | NBT(CIC-HIGH)★ |
BMW | X5(F15) | 2014~ | 10.2" | NBT(CIC-HIGH)★ |
BMW | X6(F16) | 2014~ | 10.2" | NBT(CIC-HIGH)★ |
BMW MINI | 미니3세대(F55/F56) | 2014~ | 6.5"/8.8" | NBT(CIC-HIGH) |
BMW MINI | 미니 클럽맨(F54) | 2015~ | 8.8" | NBT(CIC-HIGH) |
BMW MINI | 미니 컨버터블(F57) | 2015~ | 8.8" | NBT(CIC-HIGH) |
cf.I-drive 3세대 NBT 시스템 UI (미니 UI포함)
1.Car Compatibility
:BMW NBT(CIC-HIGH)시스템 적용 차량
2.Components

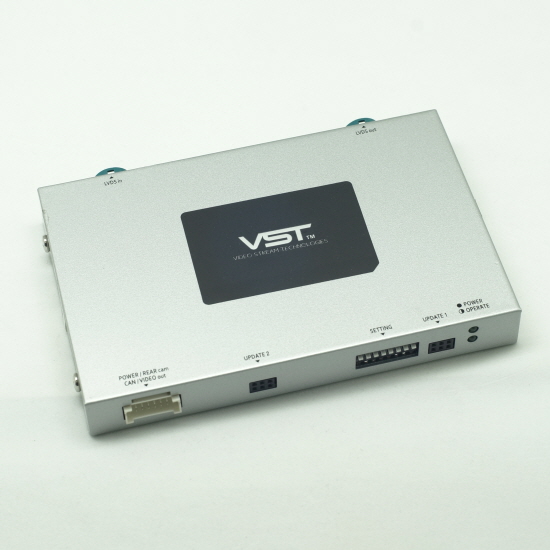

:Interface x 1
3.Multimedia interface Input/output spec
Input:Rear Camera
Output:AV x 2
4.Power spec
Input power: 8VDC~22VDC
Consumption: 10WATT
5.Dip switch
후방 카메라 설정
No. | No Camera/ No PDC | 순정카메라/순정 PDC | 사제 카메라 |
1 | OFF | ON | OFF |
2 | OFF | OFF | ON |
※3번 OFF설정(미사용)
모니터 설정
No. | 8.8"/10.2" | 6.5" |
4 | OFF | ON |
헤드유닛 시스템 설정
No. | F20,F30 CIC | NBT evo2 | NBT evo1 | NEW NBT2 | NEW NBT1 | OLD NBT |
5 | ON | OFF | OFF | OFF | OFF | OFF |
6 | OFF | OFF | OFF | ON | ON | ON |
7 | OFF | OFF | ON | OFF | ON | ON |
8 | OFF | OFF | OFF | OFF | OFF | ON |
비고 | F20, F30의 i-drive 기동화면이 [BMW Connected Drive]가 아닌 BMW의 타입 | 2015/7이후 생산의 F45,F30,F56 등 | F20~F23 |
2015/7이전 생산의 F20,F30,F56 등 | 2015/7이전 생산의 X3, X4, F45등 | 그 외의 차종 왼쪽의 설정에서 정상으로 영상이 비추지 않는 경우 |
①NBT evo: 헤드유닛 본체의 크기가 1.5DIN 사이즈 타입
②NEW NBT:헤드유닛 본체의 크기가 2DIN 사이즈 타입
③OLD NBT: NBT evo와 NEW NBT설정에서 동작하지 않는 경우에 설정
※통상 OLD NBT의 설정은 사용하지 않습니다.
※DIP스위치 9번 이후로는 OFF로 설정하여 주십시오
※정상으로 비추지 않거나, 노이즈와 점멸등의 증상이 나오는 경우는 다른 설정을 시험해 주십시오
NBT evo2<=>NBT evo1 NEW NBT2<=>NEW NBT1
-

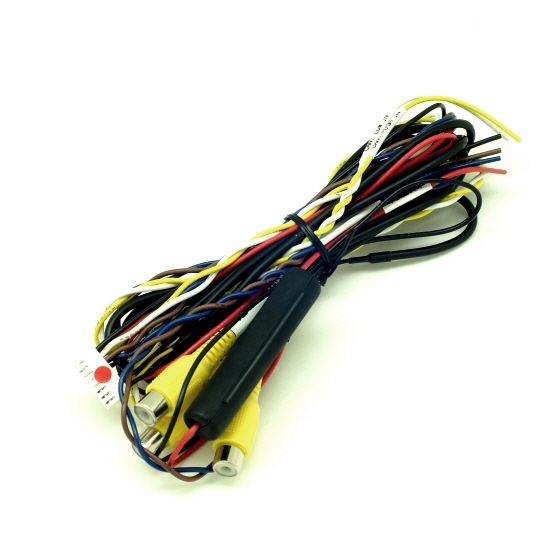

CAN/AV Cable -

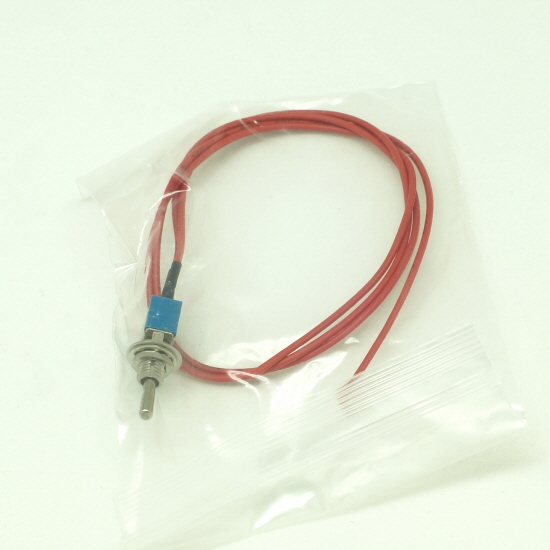

캔슬러 ON/OFF스위치 -

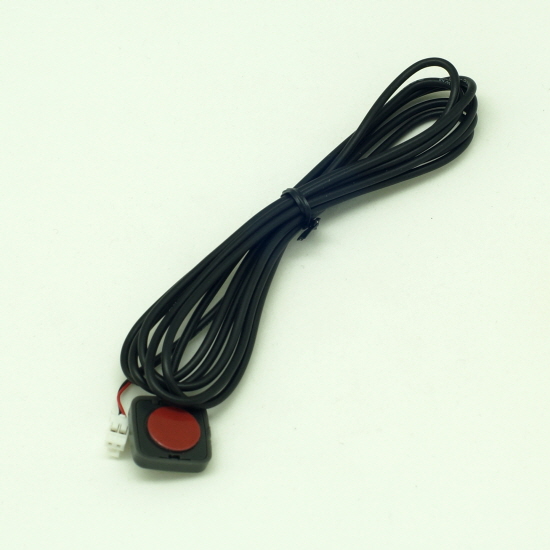

세트 ON/OFF스위치
