인터페이스

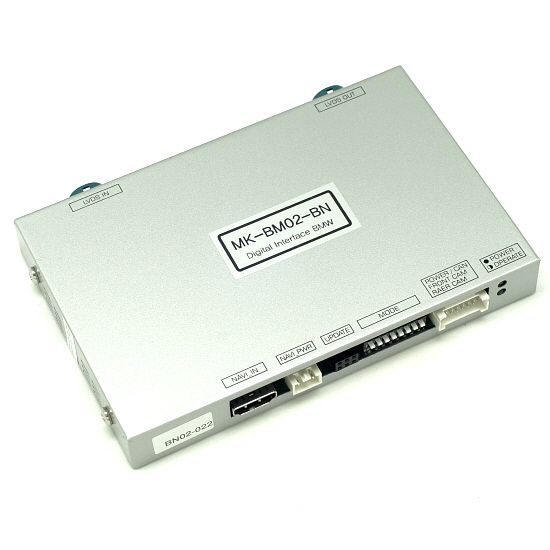

MK-BM02-BN
제품명:MK-BM02-BN
적용차종:BMW I-DRIVE 2세대 "CIC"적용 차량
종류:네비게이션 인터페이스
특징:안정성
1.Front Camera x 1
2.Rear Camear x 1
3.적용네비
제조사 |
네비게이션 |
비고 |
HMS |
HMS 네비게이션 |
|
아이머큐리 |
G-Class |
|
아이머큐리 |
I-Class |
|
아이머큐리 |
CSS |
|
아이나비 |
X1 |
1208 x 480 (MINI적용 안됨) |
아이나비 |
X1 |
800 x 480 |
파인 드라이브 |
BF-500G |
디지털 |
4.Compatible Cars
Brand |
Model |
Year |
Monitor |
Note |
BMW |
3시리즈(E90,E92,E93) |
2008~2012 |
8.8" |
I-Drive 2nd "CIC" |
BMW |
5시리즈(E60) |
2009 |
8.8" |
I-Drive 2nd "CIC" |
BMW |
6시리즈(E63, E64) |
2009~2010 |
8.8" |
I-Drive 2nd "CIC" |
BMW |
X3(F25) |
2011~2014 |
8.8" |
I-Drive 2nd "CIC" |
BMW |
X5(E70) |
2010~2013 |
8.8" |
I-Drive 2nd "CIC" |
BMW |
X6(E71) |
2010~2013 |
8.8" |
I-Drive 2nd "CIC" |
BMW |
M1(E82) |
2011~2012 |
8.8" |
I-Drive 2nd "CIC" |
BMW |
X1(E84) |
2011~2015 |
8.8" |
I-Drive 2nd "CIC" |
BMW |
5시리즈(F10,F11) |
2010~2013 |
10.2" |
I-Drive 2nd "CIC" |
BMW |
5GT(F07) |
2010~2013 |
10.2" |
I-Drive 2nd "CIC" |
BMW |
6시리즈(F12,F13) |
2012~2014 |
10.2" |
I-Drive 2nd "CIC" |
BMW |
7시리즈(F01,F02) |
2009~2013 |
10.2" |
I-Drive 2nd "CIC" |
BMW |
Z4(E89) |
2009~ |
8.8" |
I-Drive 2nd "CIC" |
BMW MINI |
미니 2세대(R36~R61) |
2011~2014 |
6.5" |
I-Drive 2nd "CIC" |
※년도별 분류는 참고사항일뿐입니다.
cf. I-drive 2세대 "CIC" 시스템 UI
1.Car Compatibility
:BMW CIC 시스템
2.Components
:interface x 1
3.Multimedia interface Input/output spec
Input:Digital RGB x 1 , Front camera, Rear camera
Output:No output
4.Power spec
Input power: 8VDC~22VDC
Consumption: 10WATT
5.Dip switch
-

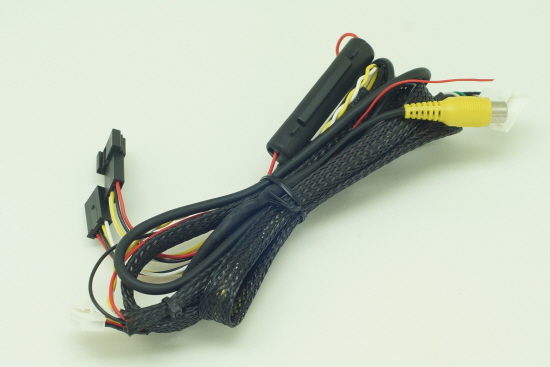

POWER/CAN/전방/후방 케이블 -

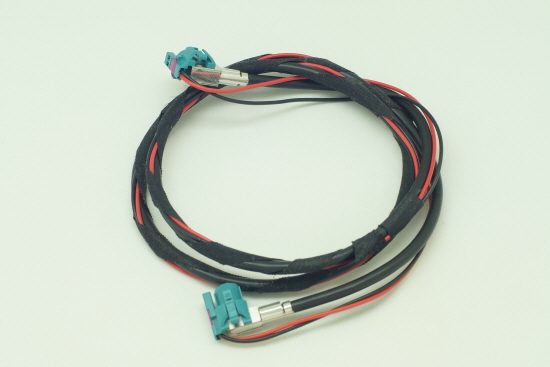

LVDS 케이블(6pin) -

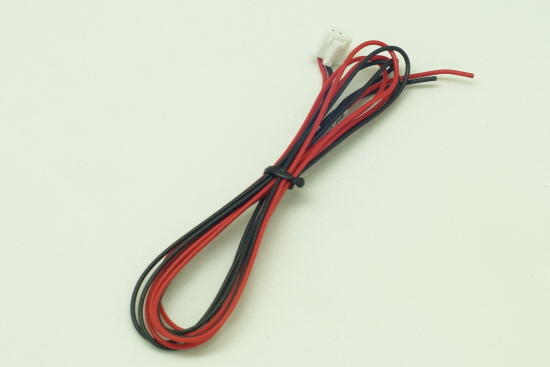

Navi 전원 공급 케이블
MK-BM02-BN 매뉴얼.pdf
(198.2K)
